THANH GIẰNG SÀN NÂNG (STRINGER) CÓ TÁC DỤNG GÌ TRONG HỆ THỐNG?
Thanh giằng sàn nâng giúp tăng tải trọng, chống rung và làm kín khí cho Data Center. Sẵn kho loại thép hộp bắt vít và gài lẫy. LH Bảo Hà 090.228.8875!
Thanh giằng sàn nâng là thành phần gia cố không thể thiếu để kiến tạo một hệ mặt sàn vững chắc và ổn định. Tại Bảo Hà Group, chúng tôi luôn khuyến nghị khách hàng sử dụng hệ thống có thanh giằng thép hộp đồng bộ để đảm bảo an toàn tuyệt đối cho công trình.
THANH GIẰNG SÀN NÂNG LÀ GÌ? VÌ SAO NÓ QUAN TRỌNG?
Thanh giằng sàn nâng là các thanh chịu lực bằng thép nối các chân đế lại với nhau tạo thành hệ khung lưới. Nó có tác dụng phân tán tải trọng, chống rung lắc và làm kín luồng khí lạnh cho Data Center.
Trong các hệ thống sàn nâng kỹ thuật tiêu chuẩn (Access Floor System), nếu chân đế (Pedestal) đóng vai trò là cột trụ chịu lực nén, thì thanh giằng sàn nâng chính là các "dầm cầu" liên kết các cột trụ đó lại. Sự kết hợp này tạo ra một kết cấu mạng lưới ô vuông (Grid) 600x600mm cực kỳ vững chãi, giúp hệ thống không bị biến dạng dưới tác động của ngoại lực.
Trong các hệ thống sàn nâng kỹ thuật tiêu chuẩn (Access Floor System), nếu chân đế (Pedestal) đóng vai trò là cột trụ chịu lực nén, thì thanh giằng sàn nâng chính là các "dầm cầu" liên kết các cột trụ đó lại. Sự kết hợp này tạo ra một kết cấu mạng lưới ô vuông (Grid) 600x600mm cực kỳ vững chãi, giúp hệ thống không bị biến dạng dưới tác động của ngoại lực.
CẤU TẠO KỸ THUẬT CỦA THANH GIẰNG CHUẨN
Để hiểu rõ tác dụng, trước hết chúng ta cần mổ xẻ cấu tạo của một thanh giằng đạt chuẩn tại Bảo Hà Group. Khác với các loại thanh tôn chấn mỏng manh trên thị trường, sản phẩm của chúng tôi được thiết kế chuyên biệt cho tải nặng.
Vật liệu: Thép hộp chữ nhật (Rectangular Steel Box)
Chúng tôi sử dụng thép hộp chữ nhật mạ kẽm. So với dạng máng hở (Open Channel) chữ U rẻ tiền, dạng hộp kín mang lại khả năng chịu mô-men xoắn và mô-men uốn cao hơn gấp nhiều lần. Điều này đồng nghĩa với việc thanh giằng sàn nâng dạng hộp sẽ khó bị cong vênh hơn khi chịu tải trọng lớn từ các tủ Server.
Lớp đệm nhựa (Gasket)
Đây là chi tiết "nhỏ nhưng có võ". Trên bề mặt mỗi thanh giằng sàn nâng do Bảo Hà cung cấp đều được tích hợp sẵn một lớp đệm nhựa hoặc cao su dẫn điện.
- Tác dụng 1: Giảm chấn và triệt tiêu tiếng ồn kim loại va đập khi có người đi lại trên mặt sàn.
- Tác dụng 2: Làm kín khít khe hở giữa tấm sàn và hệ khung, ngăn chặn sự rò rỉ khí lạnh (Air leakage) trong các phòng máy chủ sử dụng hệ thống làm mát âm sàn.
3 TÁC DỤNG CỐT LÕI CỦA THANH GIẰNG TRONG HỆ THỐNG
Tại sao bạn nên đầu tư thêm chi phí cho thanh giằng sàn nâng thay vì chỉ lắp đặt chân đế độc lập (Freestanding)? Dưới đây là 3 lý do kỹ thuật thuyết phục nhất.
1. Phân tán tải trọng và Tăng độ cứng (Load Distribution)
Khi một bánh xe của tủ Rack lăn qua mép tấm sàn, lực tác động tại điểm đó là cực lớn. Nếu không có thanh giằng, tấm sàn chỉ tựa trên 4 góc chân đế, nguy cơ bị võng hoặc gãy ở mép là rất cao.
Sự hiện diện của thanh giằng sàn nâng giúp đỡ toàn bộ chu vi của tấm sàn. Khi có lực tác động, thanh giằng sẽ truyền lực đó sang các chân đế lân cận, giúp phân tán rủi ro quá tải cục bộ.
Sự hiện diện của thanh giằng sàn nâng giúp đỡ toàn bộ chu vi của tấm sàn. Khi có lực tác động, thanh giằng sẽ truyền lực đó sang các chân đế lân cận, giúp phân tán rủi ro quá tải cục bộ.
2. Ổn định ngang và Chống xô lệch (Lateral Stability)
Đây là tác dụng quan trọng nhất. Sàn nâng là một hệ thống lắp ghép, không được gắn chết vào tường. Khi có lực xô ngang (như động đất nhẹ, rung chấn từ máy móc, hoặc khi đẩy thiết bị nặng), các chân đế độc lập rất dễ bị nghiêng ngả (Drift).
Thanh giằng sàn nâng khóa chặt các đầu chân đế lại với nhau, tạo thành một khối thống nhất (Rigid Diaphragm). Hệ thống này triệt tiêu hoàn toàn các lực xô ngang, giữ cho chân đế luôn đứng thẳng góc 90 độ so với mặt sàn, đảm bảo an toàn tuyệt đối.
Thanh giằng sàn nâng khóa chặt các đầu chân đế lại với nhau, tạo thành một khối thống nhất (Rigid Diaphragm). Hệ thống này triệt tiêu hoàn toàn các lực xô ngang, giữ cho chân đế luôn đứng thẳng góc 90 độ so với mặt sàn, đảm bảo an toàn tuyệt đối.
3. Tối ưu hóa hiệu suất làm lạnh (Air Tightness)
Trong Data Center, việc duy trì áp suất tĩnh (Static Pressure) dưới gầm sàn là sống còn để đẩy khí lạnh lên làm mát Server. Nếu hệ thống sàn có nhiều khe hở, khí lạnh sẽ bị rò rỉ ra ngoài vô ích.
Lớp đệm Gasket trên thanh giằng sàn nâng hoạt động như một lớp gioăng làm kín, chặn đứng các khe hở giữa các tấm sàn. Điều này giúp tăng hiệu suất sử dụng năng lượng (PUE) và giảm chi phí tiền điện vận hành điều hòa.
Lớp đệm Gasket trên thanh giằng sàn nâng hoạt động như một lớp gioăng làm kín, chặn đứng các khe hở giữa các tấm sàn. Điều này giúp tăng hiệu suất sử dụng năng lượng (PUE) và giảm chi phí tiền điện vận hành điều hòa.

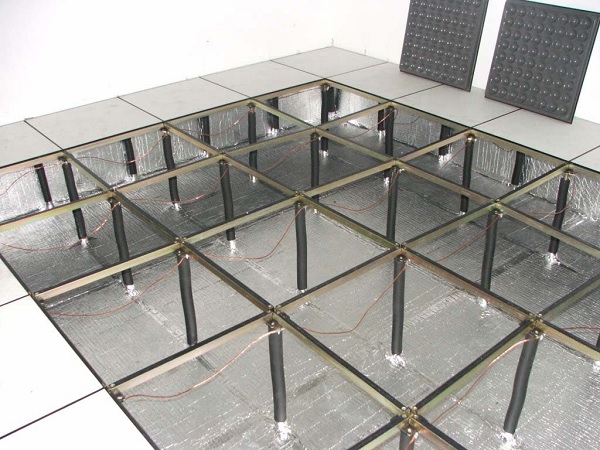

Thanh giằng thép hộp mạ kẽm tích hợp lớp đệm Gasket chống ồn và làm kín khí. Liên hệ 090.228.8875 tư vấn chi tiết.
PHÂN LOẠI: THANH GIẰNG BẮT VÍT VS. THANH GIẰNG GÀI LẪY
Tại Bảo Hà Group, chúng tôi cung cấp cả hai giải pháp thanh giằng sàn nâng phổ biến nhất hiện nay để phù hợp với từng nhu cầu cụ thể của dự án.
Hệ thống Thanh giằng bắt vít (Bolted Stringer)
Đây là hệ thống "nồi đồng cối đá" nhất, thường được dùng cho các Data Center Tier 3, Tier 4 hoặc các phòng thiết bị công nghiệp nặng.
- Cơ chế: Thanh giằng được khoan lỗ sẵn ở hai đầu và bắt vít trực tiếp vào đầu nấm của chân đế.
- Ưu điểm: Độ cứng vững tuyệt đối. Khả năng chịu lực xô ngang và tải trọng là cao nhất. Hệ thống này gần như không thể bị xê dịch.
- Nhược điểm: Thời gian thi công lâu hơn do phải bắt vít từng thanh. Việc tháo lắp để bảo trì bên dưới cũng phức tạp hơn.
Hệ thống Thanh giằng gài lẫy (Snap-on Stringer)
Đây là giải pháp cân bằng giữa độ bền và tốc độ thi công, phù hợp cho các văn phòng cao cấp, phòng server vừa và nhỏ.
- Cơ chế: Đầu thanh giằng có thiết kế ngàm, chỉ cần ấn mạnh (Snap) vào đầu chân đế là khớp nối sẽ tự khóa lại.
- Ưu điểm: Thi công cực nhanh, tiết kiệm chi phí nhân công. Dễ dàng tháo lắp khi cần thay đổi layout dây điện bên dưới.
- Nhược điểm: Độ cứng vững kém hơn loại bắt vít một chút (khoảng 10-15%), nhưng vẫn vượt trội hoàn toàn so với loại không dùng thanh giằng sàn nâng.
BẢNG SO SÁNH KỸ THUẬT: KHI NÀO DÙNG LOẠI NÀO?
Để giúp quý khách hàng dễ dàng lựa chọn, Bảo Hà Group lập bảng so sánh dưới đây dựa trên kinh nghiệm triển khai thực tế.
| Tiêu chí | Thanh giằng Bắt vít (Bolted) | Thanh giằng Gài lẫy (Snap-on) | Không dùng thanh giằng (Corner Lock) |
| Kết cấu | Thép hộp bắt vít định vị | Thép hộp có ngàm gài | Không có |
| Khả năng chịu tải | Rất cao (Heavy Duty) | Cao (Medium Duty) | Trung bình (Light Duty) |
| Độ ổn định ngang | Tuyệt đối | Tốt | Kém (Dễ bị nghiêng chân) |
| Làm kín khí | Rất tốt (Có Gasket) | Tốt (Có Gasket) | Kém (Khe hở nhiều) |
| Thời gian thi công | Chậm | Nhanh | Rất nhanh |
| Ứng dụng khuyên dùng | Data Center, Phòng UPS, Kho tiền | Văn phòng, Server nhỏ, Phòng họp | Văn phòng tạm, nhà ở |
Nhìn vào bảng trên, có thể thấy vai trò của thanh giằng sàn nâng là không thể thay thế trong các công trình chuyên nghiệp.
QUY TRÌNH LẮP ĐẶT THANH GIẰNG CHUẨN KỸ THUẬT
Việc lắp đặt thanh giằng sàn nâng sai cách có thể làm mất đi 50% tác dụng của nó. Dưới đây là quy trình chuẩn mà đội ngũ thi công Bảo Hà luôn tuân thủ:
Bước 1: Định vị và Cân chỉnh chân đế
Trước khi lắp thanh giằng, các chân đế phải được dán keo cố định xuống sàn bê tông và cân chỉnh cao độ sơ bộ. Khoảng cách giữa các tâm chân đế phải chính xác tuyệt đối (thường là 600mm hoặc 610mm tùy hệ tấm).
Bước 2: Lắp đặt thanh giằng
- Với loại bắt vít: Đặt thanh giằng lên đầu nấm, dùng máy bắn vít siết chặt bu lông định vị. Lưu ý siết đều tay để không làm lệch tâm chân đế.
- Với loại gài lẫy: Đặt ngàm vào khe nhận trên đầu nấm, dùng búa cao su gõ nhẹ để ngàm ăn khớp hoàn toàn.
Bước 3: Kiểm tra độ vuông góc (Squareness)
Sau khi lắp xong một ô lưới (Grid), kỹ thuật viên dùng thước góc hoặc máy laser để kiểm tra độ vuông góc. Nếu thanh giằng sàn nâng bị lắp lệch, các tấm sàn đặt lên sau này sẽ bị hở mạch hoặc bị kích (không nhét vừa).
Bước 4: Kiểm tra lớp đệm Gasket
Đảm bảo lớp đệm nhựa trên thanh giằng còn nguyên vẹn, không bị bong tróc hay rách. Đây là yếu tố quyết định độ êm ái khi sử dụng.

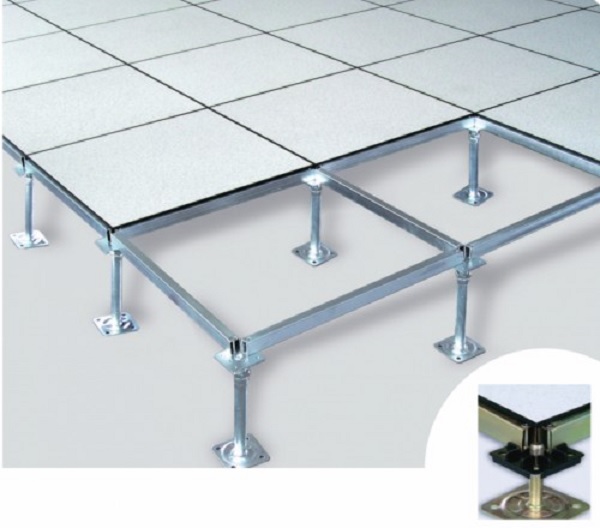

Kỹ thuật viên Bảo Hà Group đang siết vít cố định thanh giằng thép hộp vào hệ thống chân đế.
RỦI RO KHI SỬ DỤNG THANH GIẰNG KÉM CHẤT LƯỢNG
Trên thị trường hiện nay xuất hiện nhiều loại thanh giằng sàn nâng gia công sơ sài nhằm hạ giá thành. Dưới đây là các dấu hiệu nhận biết và rủi ro đi kèm:
-
Thép mỏng, dễ biến dạng: Để tiết kiệm, nhiều xưởng dùng thép quá mỏng (dưới 0.8mm). Khi chịu lực nén, thanh giằng này sẽ bị cong võng, làm bề mặt sàn bị lún theo.
- Lớp mạ kẽm kém: Lớp mạ mỏng khiến thanh giằng nhanh chóng bị rỉ sét trong môi trường ẩm thấp dưới gầm sàn, gây bụi bẩn và ảnh hưởng đến tuổi thọ công trình.
- Không có lớp đệm Gasket: Loại thanh giằng giá rẻ thường là thép trơn, không có đệm nhựa. Khi đi lại sẽ phát ra tiếng kim loại va chạm "keng keng" rất khó chịu và gây ồn ào.
TẠI SAO NÊN CHỌN HỆ THỐNG ĐỒNG BỘ TẠI BẢO HÀ GROUP?
Bảo Hà Group không bán rời rạc từng linh kiện kém chất lượng. Chúng tôi cung cấp giải pháp tổng thể (Total Solution) bao gồm Tấm sàn - Chân đế - Thanh giằng sàn nâng đồng bộ.
- Đồng bộ kích thước: Thanh giằng của chúng tôi được sản xuất với dung sai cực thấp, đảm bảo lắp vừa khít với hệ chân đế đầu nấm tiêu chuẩn, không cần phải cắt gọt hay chế cháo tại công trình.
- Vật liệu cao cấp: Cam kết sử dụng thép hộp mạ kẽm chất lượng cao, độ dày đúng tiêu chuẩn công bố, lớp đệm nhựa bền bỉ theo thời gian.
- Tư vấn trung thực: Chúng tôi sẽ tư vấn loại thanh giằng sàn nâng phù hợp nhất với tải trọng và ngân sách của bạn (Bắt vít hay Gài lẫy), không vẽ vời gây lãng phí.

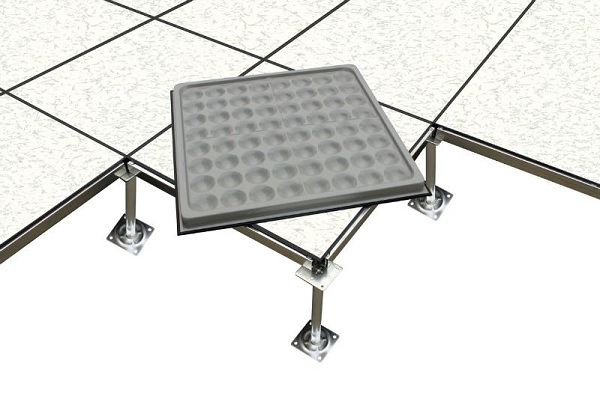

Hệ khung xương vững chắc sử dụng thanh giằng bắt vít, sẵn sàng cho việc lắp đặt tấm sàn kỹ thuật.
CÂU HỎI THƯỜNG GẶP (FAQ)
Tôi dùng sàn cho văn phòng nhỏ thì có cần thanh giằng không?
Nếu ngân sách cho phép, bạn vẫn nên dùng thanh giằng sàn nâng. Nó giúp sàn đi lại chắc chân hơn, êm hơn và bền hơn rất nhiều. Nếu muốn tiết kiệm tối đa, bạn có thể dùng loại chân đế đầu bằng bắt vít góc (Corner lock) nhưng độ ổn định sẽ không bằng.
Thanh giằng dài (Long stringer) khác gì thanh giằng ngắn?
Thanh giằng ngắn thường dài ~600mm (nối 2 chân). Thanh giằng dài thường ~1200mm hoặc 2400mm (nối nhiều chân cùng lúc). Thanh dài giúp thi công nhanh hơn và tăng độ thẳng hàng, nhưng vận chuyển khó hơn. Tại Việt Nam, loại thanh giằng sàn nâng ngắn 600mm là phổ biến nhất.
Lớp đệm nhựa trên thanh giằng có thay thế được không?
Có. Sau nhiều năm sử dụng, nếu lớp đệm này bị lão hóa, bạn có thể mua dây đệm rời để dán lại mà không cần thay toàn bộ thanh thép.
Xem thêm :>>>> Sàn nâng kỹ thuật
Xem thêm :>>>> Sàn nâng kỹ thuật
ĐẦU TƯ NHỎ - LỢI ÍCH LỚN
Chi phí cho hệ thống thanh giằng sàn nâng chỉ chiếm một phần nhỏ trong tổng giá trị dự án, nhưng nó lại là "bảo hiểm" cho sự an toàn và ổn định của cả hệ thống. Đừng vì tiết kiệm một chút ban đầu mà đánh đổi bằng những rủi ro sập sàn hay hỏng hóc thiết bị về sau.
Hãy liên hệ ngay với Bảo Hà Group để được tư vấn giải pháp khung giằng tối ưu nhất cho công trình của bạn.
Hãy liên hệ ngay với Bảo Hà Group để được tư vấn giải pháp khung giằng tối ưu nhất cho công trình của bạn.
