TẤM SÀN NÂNG CÓ LỖ THÔNG HƠI: GIẢI PHÁP TẢN NHIỆT DATA CENTER HIỆU QUẢ

Tấm sàn nâng có lỗ là thiết bị điều hướng luồng khí lạnh từ gầm sàn lên làm mát tủ Rack, đóng vai trò sinh tử trong việc kiểm soát nhiệt độ phòng máy chủ. Tại Bảo Hà Group, chúng tôi cung cấp các giải pháp thông hơi chuẩn kỹ thuật, giúp doanh nghiệp bảo vệ khối tài sản thiết bị trị giá hàng tỷ đồng.

TẤM SÀN NÂNG CÓ LỖ LÀ GÌ? CƠ CHẾ HOẠT ĐỘNG RA SAO?

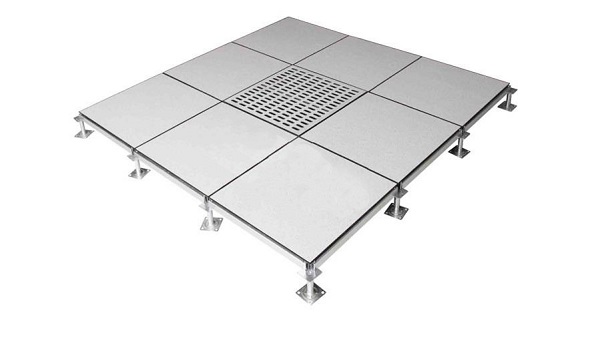

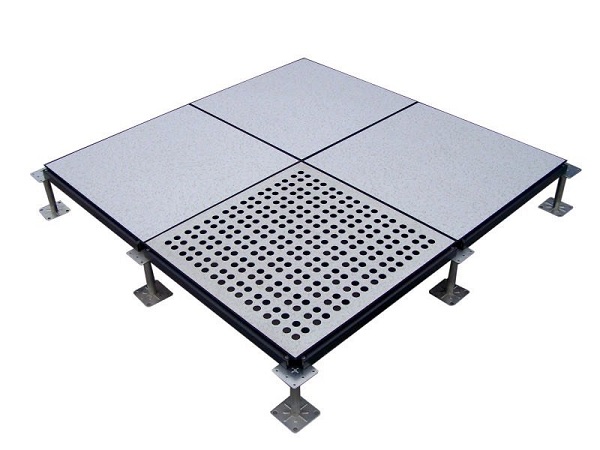

Tấm sàn nâng có lỗ (Perforated Panel) là tấm sàn kỹ thuật được đục lỗ theo tỷ lệ nhất định (thường từ 20% đến 55%) nhằm cho phép luồng khí lạnh đi xuyên qua. Nó kết hợp với hệ thống điều hòa chính xác để tạo ra luồng khí đối lưu, giải nhiệt trực tiếp cho các thiết bị công suất lớn.

VAI TRÒ CỦA TẤM SÀN NÂNG CÓ LỖ TRONG HỆ THỐNG LÀM MÁT (PRECISION COOLING)

Nguyên lý thổi lạnh âm sàn (Underfloor Air Distribution)

1. Hệ thống điều hòa chính xác (PAC) bơm khí lạnh xuống không gian bên dưới sàn nâng (Plenum).
2. Không gian này đóng vai trò như một ống dẫn khí khổng lồ với áp suất tĩnh (Static Pressure) được duy trì ổn định.
3. Tấm sàn nâng có lỗ được lắp đặt chính xác tại vị trí trước mặt các tủ Rack hút khí. Do chênh lệch áp suất, khí lạnh sẽ tự động phun lên qua các lỗ thông hơi, đi thẳng vào cửa nạp của Server để làm mát.

Chiến thuật Hành lang nóng - Hành lang lạnh (Hot Aisle / Cold Aisle)

• Tấm sàn nâng có lỗ CHỈ được lắp đặt tại hành lang lạnh này.
• Khí lạnh đi lên từ sàn, xuyên qua Server, hấp thụ nhiệt và trở thành khí nóng.
• Khí nóng bị đẩy ra phía sau tủ Rack (Hành lang nóng) và được hồi về máy lạnh để lọc và làm mát lại.
  Quy trình khép kín này giúp tách biệt hoàn toàn hai luồng khí, và tấm sàn lỗ chính là "van điều phối" quan trọng nhất trong chu trình đó.

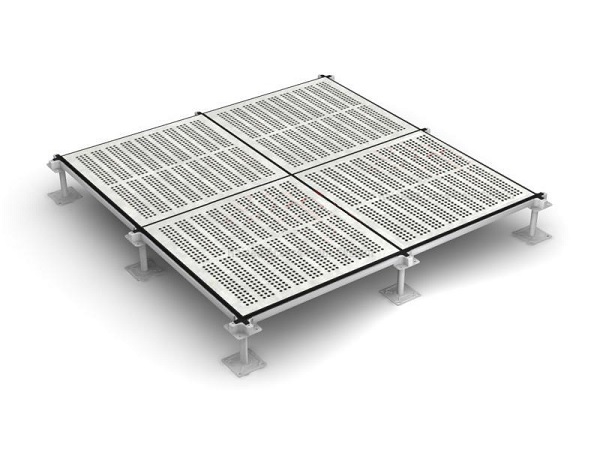

CẤU TẠO KỸ THUẬT CỦA TẤM SÀN THÔNG HƠI BẢO HÀ GROUP

1. Vật liệu khung thép gia cường

2. Bề mặt phủ HPL (High Pressure Laminate)

• Chống tĩnh điện: HPL giúp triệt tiêu các dòng điện tích tụ do ma sát của luồng gió khô di chuyển tốc độ cao, bảo vệ linh kiện điện tử.
• Chống mài mòn: Chịu được tần suất đi lại cao của kỹ thuật viên vận hành.

3. Tỷ lệ thông hơi đa dạng (Open Ratio)

• Loại tiêu chuẩn (20% - 25%): Phù hợp cho các phòng Server doanh nghiệp vừa và nhỏ, tải nhiệt trung bình (3-5 kW/Rack).
• Loại lưu lượng cao (High Flow 35% - 45%): Dành cho các Data Center mật độ cao, sử dụng Blade Server tỏa nhiệt lớn (>10 kW/Rack).
• Loại Grating (>50%): Dạng lưới thép, dùng cho các khu vực siêu nhiệt (High Density Zone).

HỆ THỐNG VAN ĐIỀU TIẾT GIÓ (DAMPER) - TRÁI TIM CỦA SỰ KIỂM SOÁT

Tại sao cần Damper?

• Chỗ thì quá lạnh (lãng phí điện năng).
• Chỗ thì thiếu gió (gây quá nhiệt cục bộ).

Cơ chế hoạt động của Damper

• Cân bằng hệ thống (Balancing): Giúp điều phối lượng gió chính xác cho từng tủ Rack theo nhu cầu thực tế. Tủ nào nóng nhiều thì mở to Damper, tủ nào ít tải thì khép bớt lại để dồn khí sang chỗ khác.

CÁCH TÍNH TOÁN SỐ LƯỢNG TẤM SÀN LỖ CẦN THIẾT

1. Xác định tổng nhiệt lượng: Tính tổng công suất tỏa nhiệt của các thiết bị trong một dãy (Hành lang lạnh). Ví dụ: 5 tủ Rack x 4kW = 20kW.
2. Tính lưu lượng gió cần thiết (CFM): Theo kinh nghiệm thực tế, để giải tỏa 1kW nhiệt cần khoảng 120-150 CFM khí lạnh. Vậy 20kW cần khoảng 3.000 CFM.
3. Tra thông số tấm sàn: Một tấm sàn nâng có lỗ tiêu chuẩn (tỷ lệ 22%) thường cung cấp khoảng 500-600 CFM ở mức áp suất tĩnh tiêu chuẩn.
4. Số lượng tấm cần dùng: 3.000 / 600 = 5 tấm.
   Vậy bạn cần bố trí 5 tấm lỗ đặt ngay trước mặt 5 tủ Rack đó.

VỊ TRÍ LẮP ĐẶT TỐI ƯU TRONG DATA CENTER

Nguyên tắc "Chỉ đặt ở mặt trước"

Nguyên tắc "Không đặt ở khu vực trống"

SO SÁNH TẤM SÀN LỖ THÉP VÀ TẤM SÀN LỖ NHÔM

Tấm lỗ bằng thép (Steel Perforated Panel)

• Ưu điểm: Giá thành hợp lý, khả năng chịu tải tốt, độ bền cao. Đây là loại phổ biến nhất chiếm 90% thị phần.
• Nhược điểm: Trọng lượng nặng hơn nhôm.
• Ứng dụng: Hầu hết các phòng Server, Data Center tiêu chuẩn.

Tấm lỗ bằng nhôm (Aluminum Grating)

• Ưu điểm: Nhẹ, không từ tính, tỷ lệ thông hơi có thể đạt tới 55-60% (do nhôm đúc tạo hình dễ hơn).
• Nhược điểm: Giá thành rất cao (thường gấp 2-3 lần thép).
• Ứng dụng: Các phòng máy chuyên dụng, phòng sạch y tế hoặc nơi yêu cầu vật liệu không nhiễm từ (MRI Room).

CÁC SỰ CỐ THƯỜNG GẶP VÀ CÁCH KHẮC PHỤC

Hiện tượng "Bụi khí"

• Giải pháp: Vệ sinh gầm sàn thật kỹ bằng máy hút bụi chuyên dụng trước khi đóng sàn. Định kỳ 6 tháng/lần nhấc tấm sàn nâng có lỗ lên để kiểm tra và vệ sinh. Sử dụng sơn Epoxy cho nền bê tông để chống phát sinh bụi.

Hiện tượng "Gió rít"

• Giải pháp: Điều chỉnh giảm tốc độ quạt của máy lạnh hoặc mở rộng thêm số lượng tấm sàn nâng có lỗ để giảm vận tốc gió cục bộ (Velocity).

Tấm sàn bị cong võng

• Giải pháp: Khi di chuyển thiết bị nặng, hãy dùng tấm thép hoặc gỗ lót lên trên bề mặt tấm sàn nâng có lỗ để phân tán lực.

TẠI SAO NÊN MUA TẤM SÀN THÔNG HƠI TẠI BẢO HÀ GROUP?

1. Hàng chính hãng chuẩn HPL: Chúng tôi cam kết lớp phủ HPL đồng màu, đồng chất lượng với hệ thống sàn hiện hữu của bạn (dù bạn đang dùng sàn của hãng nào, chúng tôi đều có mã màu tương thích).
2. Tích hợp sẵn Damper: Không bán rời gây khó khăn cho lắp đặt. Sản phẩm của Bảo Hà là giải pháp All-in-one.
3. Tư vấn PUE: Đội ngũ kỹ sư của chúng tôi sẽ hỗ trợ bạn tính toán số lượng tấm cần thiết để đạt chỉ số PUE lý tưởng (gần mức 1.5).

CÂU HỎI THƯỜNG GẶP (FAQ)

Tôi có thể tự khoan lỗ tấm sàn đặc để tiết kiệm chi phí không?

Nên chọn tỷ lệ thông hơi bao nhiêu là vừa?

Tấm sàn nâng có lỗ chịu tải được bao nhiêu kg?

TỔNG KẾT: ĐẦU TƯ CHO HIỆU SUẤT VÀ SỰ AN TOÀN

Tấm sàn nâng có lỗ không chỉ là một tấm thép đục lỗ vô tri. Nó là công cụ đắc lực giúp bạn kiểm soát dòng chảy năng lượng trong Data Center, biến "tiền điện" thành "hiệu năng xử lý" một cách tối ưu nhất.
Đừng để hệ thống Server triệu đô của bạn phải "đổ mồ hôi" vì thiếu khí lạnh. Hãy nâng cấp hệ thống làm mát ngay hôm nay cùng Bảo Hà Group.
Cam kết: Chuẩn lưu lượng gió - Bền bỉ với thời gian.
