Tải trọng sàn nâng là thông số kỹ thuật sống còn quyết định độ bền và an toàn của hệ thống hạ tầng Data Center hay văn phòng cao cấp. Tại Bảo Hà Group, chúng tôi không chỉ bán sản phẩm, chúng tôi cung cấp giải pháp chịu lực đạt chuẩn TCVN 13660:2023.

TẢI TRỌNG SÀN NÂNG KỸ THUẬT LÀ GÌ? GỒM NHỮNG CHỈ SỐ NÀO?

TIÊU CHUẨN TCVN 13660:2023 - THƯỚC ĐO CHẤT LƯỢNG MỚI

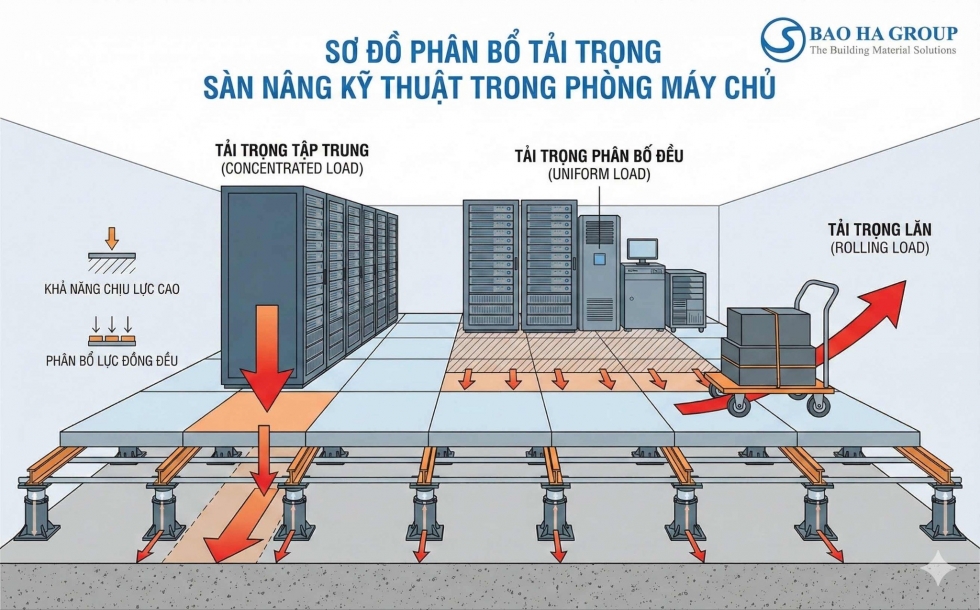

PHÂN TÍCH 4 LOẠI TẢI TRỌNG CỐT LÕI (THEO GÓC NHÌN KỸ SƯ KẾT CẤU)

1. Tải trọng tập trung (Concentrated Load / Point Load)

• Ứng dụng thực tế: Chân bàn làm việc, chân tủ hồ sơ, hoặc bánh xe của ghế ngồi. Đặc biệt quan trọng là chân đế của các tủ Server (Rack).
• Tiêu chuẩn tại Bảo Hà: Các dòng sàn nâng kỹ thuật Calcium Sulphate cao cấp của chúng tôi thường có tải trọng tập trung đạt mức 6kN (tương đương khoảng 600kg/điểm). Đây là mức tải trọng lý tưởng cho các Data Center tiêu chuẩn Tier 3.

2. Tải trọng phân bố đều (Uniform Load)

• Ứng dụng thực tế: Dùng để tính toán tổng tải trọng của thiết bị, nội thất và con người dàn trải trên sàn.
• Khuyến nghị:
  • Văn phòng làm việc thông thường: 250 -500 kg/m2.
  • Phòng Server/Data Center/Phòng thiết bị: 1000 kg/m2 trở lên.
• Việc lựa chọn mức tải trọng sàn nâng phân bố đều phù hợp (750 - 1000 kg/m2) giúp tối ưu hóa chi phí đầu tư mà vẫn đảm bảo an toàn kết cấu.

3. Tải trọng động / Tải lăn (Rolling Load)

• Kịch bản: Khi bạn di chuyển một tủ Server nặng 800kg bằng xe đẩy hoặc trên bánh xe của chính nó vào vị trí lắp đặt.
• Rủi ro: Nếu tải trọng sàn nâng (dạng tải lăn) thấp, bề mặt sàn HPL/Vinyl sẽ bị bong tách hoặc lõi sàn bị vỡ ngay lập tức dưới áp lực di chuyển. Tại Bảo Hà, chúng tôi kiểm tra kỹ lưỡng chỉ số "10 passes" (10 lần di chuyển) và "10.000 passes" để đảm bảo độ bền bề mặt.

4. Tải trọng va đập (Impact Load)

CÁCH TÍNH TOÁN TẢI TRỌNG SÀN NÂNG CHO DỰ ÁN

Bước 1: Xác định thiết bị nặng nhất (Critical Load)

• Tổng trọng lượng tủ: 1.200 kg.
• Số lượng chân đế tủ: 4 chân.
• => Tải trọng dồn lên mỗi chân: 1.200 / 4 = 300 kg/điểm.

Bước 2: Áp dụng hệ số an toàn (Safety Factor)

• Tải trọng thiết kế cần thiết = 300 kg x 2 (Hệ số an toàn) = 600 kg.
• => Bạn cần chọn loại tấm sàn có Tải trọng tập trung (Concentrated Load) tối thiểu là 6kN (~612kg).

Bước 3: Kiểm tra mật độ thiết bị (Check Uniform Load)

• Tổng tải trọng: 12.000 kg.
• Mật độ tải: 12.000 / 20 = 600 kg/m2.
• => So sánh với thông số tải trọng sàn nâng phân bố đều (Uniform Load). Nếu sàn chịu được 1000 kg/m2 thì mức 600 kg/m2 là hoàn toàn an toàn.

TẠI SAO PHẢI CHỌN SÀN 6KN CHO DATA CENTER?

1. Dự phòng nâng cấp: Data Center luôn phát triển. Hôm nay tủ Rack nhẹ, nhưng 3 năm sau bạn lắp thêm Server, UPS, ắc quy... trọng lượng sẽ tăng gấp đôi. Sàn nâng là hạ tầng tĩnh, rất khó thay thế sau khi đã đi dây điện bên dưới.
2. Rủi ro khi di chuyển: Lúc tủ Rack đứng yên, nó chỉ tác động 200kg/chân. Nhưng khi bạn nghiêng tủ để lắp đặt hoặc đẩy xe hàng đi qua, lực tác động cục bộ có thể tăng vọt lên 400-500kg tại một điểm. Nếu dùng loại sàn yếu (ví dụ 3kN), nguy cơ gãy vỡ là rất cao.
3. Độ võng thấp: Sàn 6kN có độ cứng cao hơn sàn 3kN. Điều này giúp mặt sàn phẳng tuyệt đối, không bị "bập bênh" khi đi lại, tạo cảm giác chắc chắn chuyên nghiệp.

BẢNG TRA CỨU TẢI TRỌNG SÀN NÂNG KHUYẾN NGHỊ

ẢNH HƯỞNG CỦA HỆ THỐNG CHÂN ĐẾ ĐẾN KHẢ NĂNG CHỊU TẢI

• Chân đế tiêu chuẩn: Thường chịu tải phá hủy khoảng 20kN - 30kN.
• Thanh giằng (Stringer): Đóng vai trò phân tán lực. Với các hệ thống yêu cầu tải trọng cao (như 6kN), bắt buộc phải sử dụng thanh giằng loại lớn, bắt vít định vị chắc chắn để tạo thành hệ khung lưới ô vuông vững chãi.
• Liên kết keo: Tại Bảo Hà Group, chúng tôi sử dụng keo dán chân đế chuyên dụng nhập khẩu, giúp chân đế bám chặt vào mặt sàn bê tông, chống xô lệch khi chịu tải trọng ngang (lực xô).

HẬU QUẢ NGHIÊM TRỌNG NẾU TÍNH SAI TẢI TRỌNG

1. Võng sàn: Sau 6 tháng sử dụng, các tấm sàn bị cong xuống (võng), tạo ra các gờ cao thấp (lippage) giữa các tấm. Người đi lại dễ bị vấp ngã.
2. Gãy chân đế: Khi kéo máy móc nặng vào, chân đế bị gãy gập do không chịu được lực xô ngang. Hậu quả là sập cả một mảng sàn, làm đổ tủ thiết bị.
3. Tiếng ồn: Sàn yếu thường phát ra tiếng kêu "cót két" rất lớn khi di chuyển, gây khó chịu trong môi trường văn phòng chuyên nghiệp.

QUY TRÌNH KIỂM TRA TẢI TRỌNG TẠI BẢO HÀ GROUP

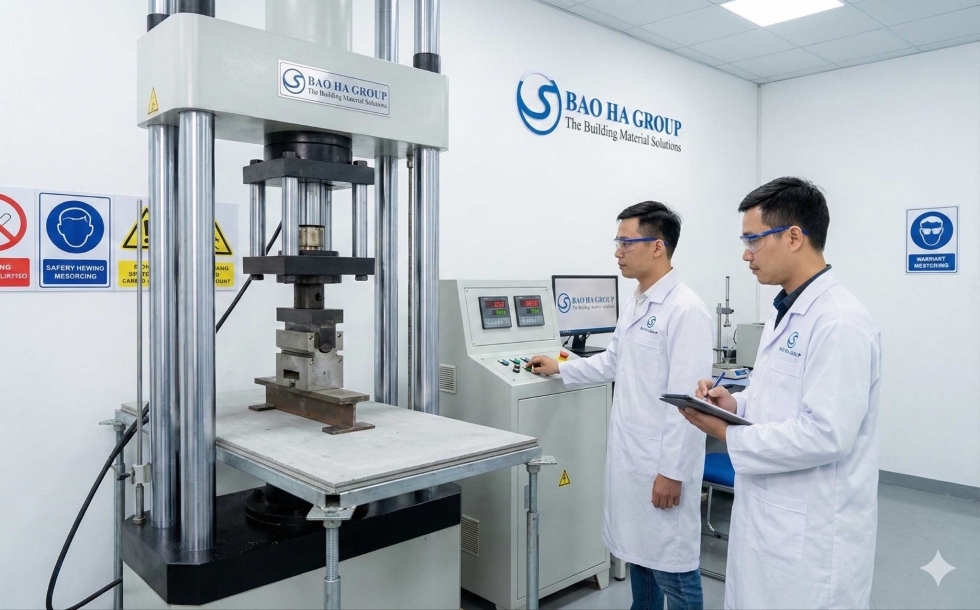

1. Test nội bộ: Kiểm tra xác suất lô hàng bằng máy nén thủy lực tại kho. Đo độ võng tại tải trọng làm việc và tải trọng phá hủy.
2. Test bên thứ 3: Định kỳ gửi mẫu sang các trung tâm kiểm định uy tín (như Quatest) để cấp chứng nhận hợp chuẩn TCVN.
3. Test hiện trường: Sau khi lắp đặt, chúng tôi hỗ trợ khách hàng test tải thực tế tại công trình (nếu có yêu cầu) để nghiệm thu bàn giao.

CÂU HỎI THƯỜNG GẶP

Làm sao tôi biết sàn nâng hiện tại chịu tải bao nhiêu?

Tôi muốn nâng cấp tải trọng sàn nâng mà không thay tấm sàn được không?

Tải trọng phá hủy (Ultimate Load) khác gì tải trọng làm việc (Working Load)?

• Tải trọng làm việc (Design/Working Load): Là mức tải bạn được phép sử dụng hàng ngày (Ví dụ: 6kN).
• Tải trọng phá hủy (Ultimate Load): Là mức tải mà tại đó sàn bị gãy sập (Thường gấp 2-3 lần tải làm việc, ví dụ: 18kN).
• Khi mua hàng, hãy hỏi kỹ chỉ số tải trọng sàn nâng làm việc (Working Load).

TỔNG KẾT: ĐẦU TƯ CHO AN TOÀN LÀ ĐẦU TƯ THÔNG MINH

• Với văn phòng: Chọn tải phân bố đều 250 - 500 kg/m2.
• Với Data Center: Ưu tiên tải trọng tập trung 6kN và tải lăn cao.

Tại Bảo Hà Group, chúng tôi tự hào cung cấp các giải pháp sàn nâng với đầy đủ chứng chỉ kiểm định (Test Report) minh bạch. Sự an toàn của hệ thống thiết bị đắt tiền của bạn là sứ mệnh của chúng tôi.
Cam kết: Đúng tiêu chuẩn - Đúng tải trọng - Đúng tiến độ.
